Обеспечьте качество и надёжность компонентов коаксиальных RF-кабелей

Производство компонентов коаксиальных ВЧ-кабелей играет ключевую роль в обеспечении надёжности телекоммуникационных систем, вещания, спутниковой связи и других отраслей, полагающихся на точную передачу сигналов. Однако после завершения производства путь компонента коаксиального ВЧ-кабеля далеко не окончен: производители должны гарантировать, что каждый компонент соответствует строгим стандартам эксплуатационных характеристик и долговечности.



В компании Aoxun Electronic — ведущем производителе ВЧ-коаксиальных разъёмов и кабелей — эти этапы после завершения производства выполняются с максимальной тщательностью. Каждый компонент проходит тщательное тестирование, а затем аккуратно упаковывается для предотвращения повреждений и сохранения его целостности при транспортировке.



После завершения производства испытания становятся первым рубежом защиты при проверке характеристик и качества компонентов коаксиальных ВЧ-кабелей. Цель испытаний — обеспечить соответствие каждого компонента заданным техническим требованиям для оптимальной передачи сигнала, а также надёжную работу в различных эксплуатационных условиях.

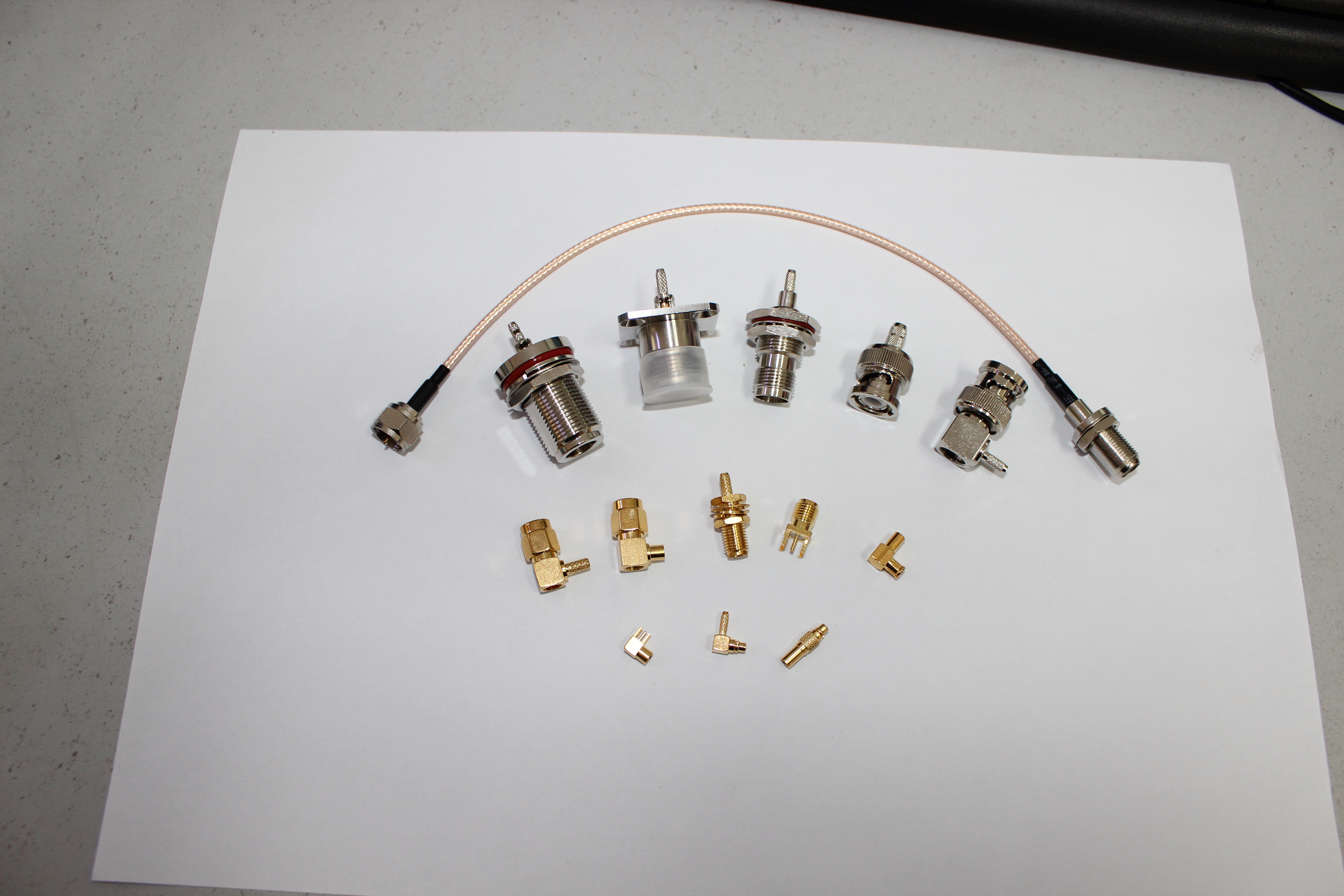

Испытания электрической производительности



Электрические характеристики компонентов коаксиальных ВЧ-кабелей являются наиболее важным фактором, определяющим их качество. Разъёмы и кабели должны успешно пройти несколько электрических испытаний, чтобы соответствовать отраслевым стандартам. Ключевые электрические испытания включают:



Потеря вставки: Данный параметр измеряет ослабление уровня сигнала при прохождении через разъём или кабель. Компоненты ВЧ-оборудования должны обеспечивать минимальное ослабление сигнала для эффективной передачи.



Коэффициент отражения и КСВН (коэффициент стоячей волны по напряжению): Эти испытания измеряют долю сигнала, отражённого обратно к источнику вследствие несогласования импедансов. Высококачественные компоненты должны иметь низкий коэффициент отражения и низкий КСВН.



Согласование импеданса: RF-разъёмы и кабели должны поддерживать постоянное волновое сопротивление (обычно 50 Ом или 75 Ом), чтобы предотвратить искажение или потери сигнала.



Максимальная рассеиваемая мощность: Проверка максимальной мощности, которую компонент способен выдержать, имеет решающее значение, особенно для высокомощных применений, с целью предотвращения перегрева или выхода из строя.

Механические испытания



Механическая надёжность столь же важна, поскольку компоненты коаксиальных RF-кабелей часто подвергаются механическим нагрузкам, воздействию внешних условий, а также частым подключениям и отключениям. К механическим испытаниям таких компонентов относятся:



Устойчивость к вибрации и ударам: RF-разъёмы должны быть способны выдерживать вибрации и ударные нагрузки, особенно в таких областях применения, как военная промышленность или автомобильная промышленность, где оборудование подвергается частым перемещениям.



Испытания на прочность: RF-компоненты проходят испытания на механическую прочность, включая количество циклов соединения и разъединения.



Стойкость к коррозии: Компоненты зачастую подвергаются воздействию влаги или агрессивных химических веществ, поэтому испытания на коррозионную стойкость обеспечивают устойчивость материалов и покрытий.

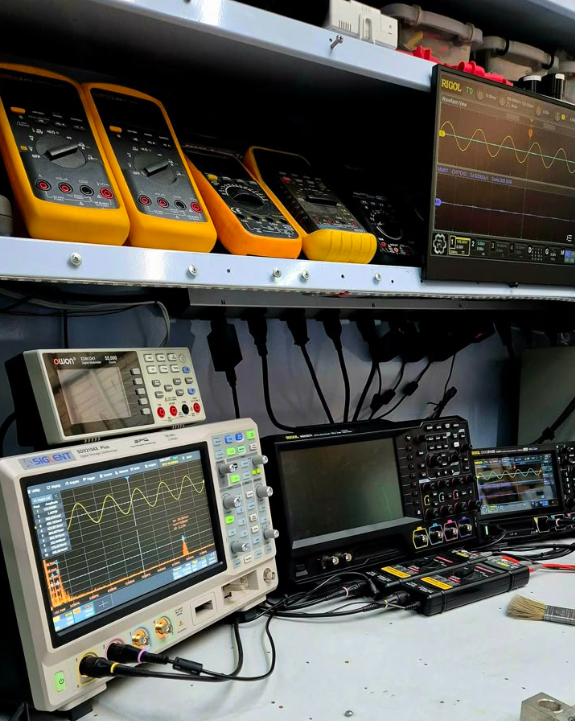

Тестирование в условиях окружающей среды



Компоненты коаксиальных RF-кабелей часто используются во внешней среде или в отраслях с экстремальными условиями. Поэтому проводятся испытания на воздействие окружающей среды, имитирующие реальное воздействие колебаний температуры, влажности и коррозии. Ключевые испытания включают:



Температурные циклы: Компоненты подвергаются как экстремальному нагреву, так и охлаждению, чтобы убедиться в их работоспособности в широком диапазоне температур.



Испытание на влажность: Компоненты подвергаются воздействию высокой влажности для проверки проникновения влаги, которое может повредить разъёмы или ухудшить качество сигнала.



Испытание в солевом тумане: Для применений в морской или прибрежной среде испытания в солевом тумане обеспечивают устойчивость разъёмов и кабелей к коррозии, вызванной морской водой.
