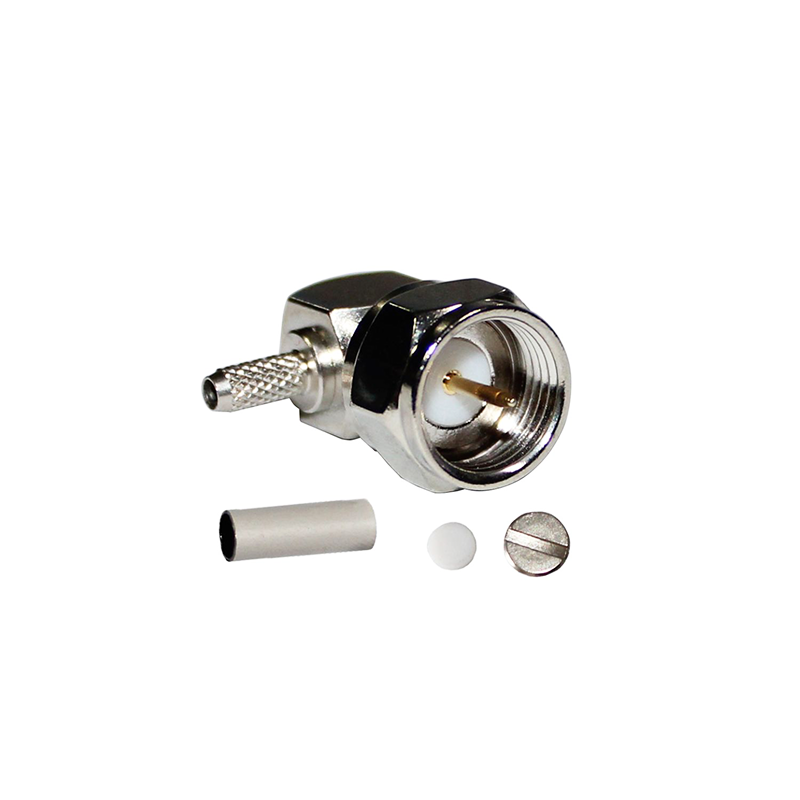

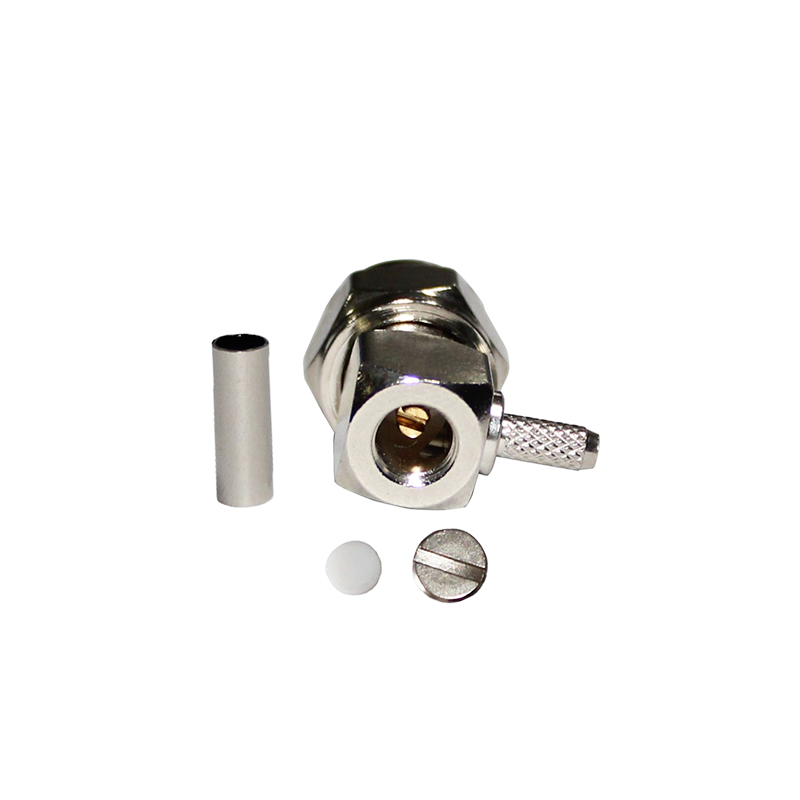

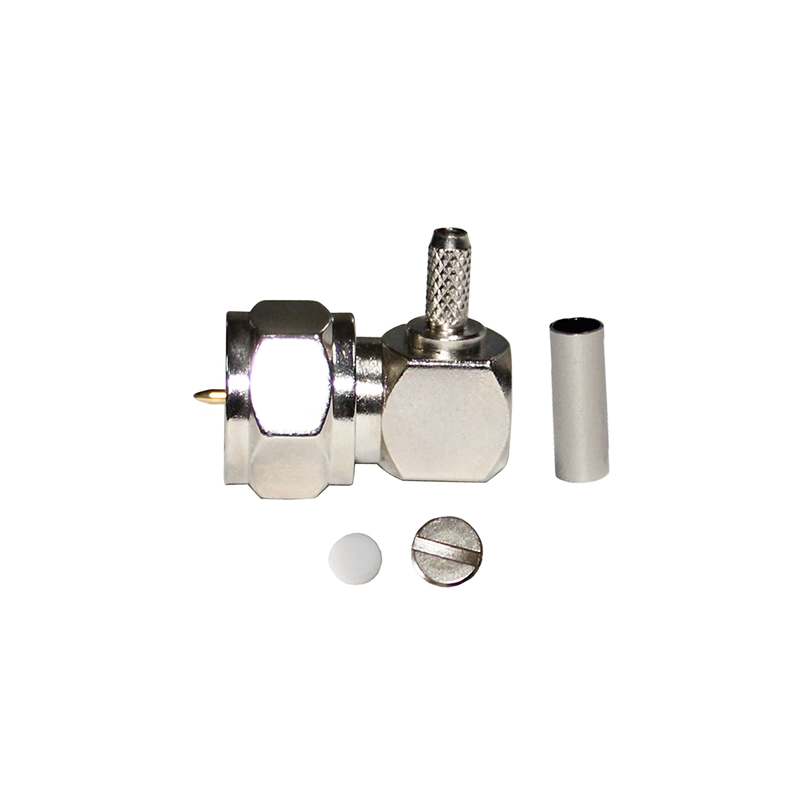

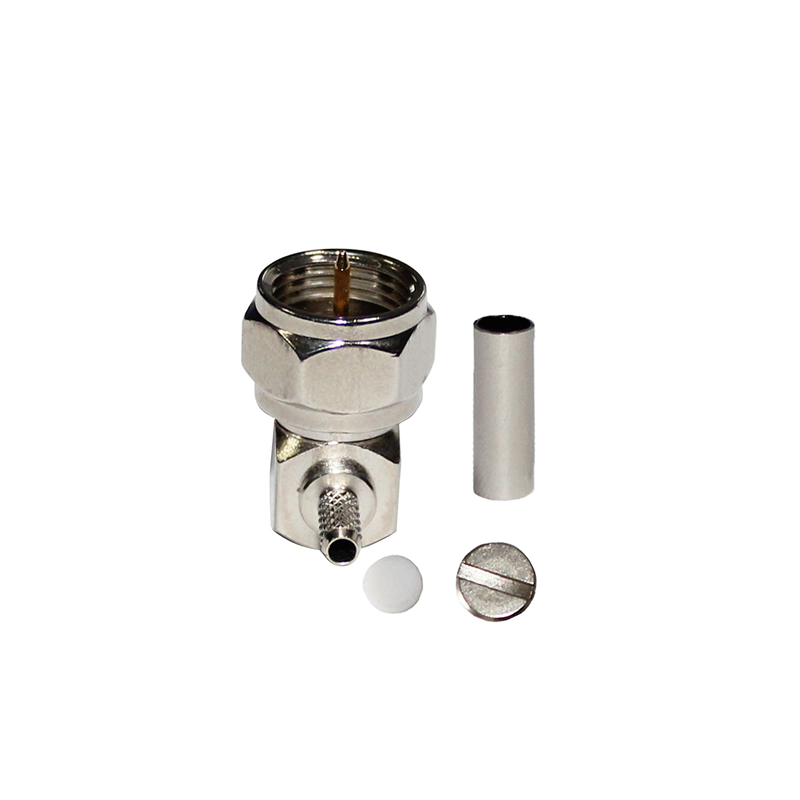

Представяне на продукта F-C-JW1.5 RF конектор

Спецификации и параметри

Ядрен материал

🟠 Контактни части: Високопроводим месинг (със златно покритие), което подобрява електрическата проводимост, устойчивостта към окисляване и корозионната устойчивост.

🟠 Изолационни части: Политетрафлуороетилен (PTFE), характеризиращ се с висока термостабилност и отлични диелектрични свойства, подходящ за предаване на високочестотни RF сигнали.

🟠 Корпусни / конструктивни части: Висококачествен месинг (HPB59-1) с никелово покритие, което подобрява механичната якост, износоустойчивостта и екраниращия ефект.

🟠 Уплътнителни части: Висококачествен силиконов каучук, който подобрява водонепроницаемостта и прахонепроницаемостта, приложим в сложни открити и индустриални среди.

Електрическа производителност

Характеристики на продукта

🟠 Ниски загуби и висока стабилност: Златопокритите контактни части, комбинирани с прецизен конструктивен дизайн, значително намаляват контактното съпротивление и загубите при предаване на сигнали. Изключителната екранираща способност ефективно намалява електромагнитните смущения, осигурявайки високовярно предаване на ВЧ сигнали в честотния диапазон до 3 GHz и правейки продукта подходящ за сценарии с високи изисквания към стабилността на сигнала, като например радио- и телевизионно предаване и приемане от спътници.

🟠 Изключително дълъг механичен живот: Корпусът и конструктивните части са изработени чрез никелиране на медно-цинков сплав (латун), а контактните части са златопокрити, което осигурява изключителна корозионна устойчивост, износостойкост и устойчивост към умора при многократно съединяване. Стабилната работа се запазва след повече от 500 цикъла на съединяване, което значително намалява разходите за по-нататъшна подмяна и поддръжка.

🟠 Фирмена връзка и защита срещу разхлабване: Структурата на резбовата винтова връзка има по-добра уплътнителна и фиксираща производителност в сравнение с връзката чрез щракане, без риск от разхлабване след завинтване. Тя може да се адаптира към приложения, изложени на вибрации, като например външни базови станции и оборудване за монтиране върху превозни средства, осигурявайки непрекъснато предаване на сигнали.

🟠 Висока защита и силна устойчивост към атмосферни влияния: Постига степен на защита IP65 в завинтеното и заключено състояние, комбинирана с широк диапазон на работна температура от -40 ℃ до +125 ℃. Устойчива е на солена мъгла, дъжд и внезапни промени във високите и ниските температури и може да работи стабилно в продължителен период в сурови среди, като например външни радио и телевизионни предавателни станции, терминали за приемане на спътникови сигнали и външни системи за сигурност.

🟠 Прецизна изработка и лесна сглобка: Строгият контрол върху размерните допуски и стандартите за повърхностна обработка води до минимален зазор при сглобяването на компонентите и стабилна конструкция; моментът за затягане на винтовете е умерен, което позволява монтаж и демонтаж с ръка без професионални инструменти, подобрявайки ефективността на монтажа, пускането в експлоатация и поддръжката на оборудването.

🟠 Нисък минимален обем на поръчката и висока гъвкавост: Минималният обем на поръчката е само 100 бр., което не само поддържа партиден набавяне за промишлено производство, но също така отговаря на нуждите на инженерни подизпълнители за попълване на малки количества и лабораторно изпитване на проби, осигурявайки по-висока гъвкавост при набавянето.

Сценарии за приложение

🟠 Област на радио- и телевизионните комуникации: Подходящ за радио- и телевизионни предавателни/получаващи устройства, връзки за предаване на сигнали за кабелно телевизионно вещание, оптични приемници/предаватели за радио и телевизия и др. Отговаря на основната потребност на радио- и телевизионната система от импеданс 75 Ω и предаване на сигнали с ниски загуби, което осигурява ясни и стабилни телевизионни сигнали.

🟠 Система за приемане на спътникови сигнали: Използва се като RF-интерфейс на спътникови антени, приставки и спътникови приемници, за да осигури ефективно предаване на спътникови RF-сигнали. Подходящ за домакински и търговски сценарии за спътниково приемане, с висока устойчивост към смущения и по-стабилен прием на сигнали.

🟠 Система за сигурност и наблюдение: Прилага се във високоразрешителни аналогови камери за наблюдение, видеооптични трансивъри и RF-устройства за предаване на сигнали за сигурност; подходящ за вътрешни и външни точки за наблюдение, особено при тежките работни условия на външно наблюдение, като осигурява предаване на видео RF-сигнали на големи разстояния и с ниски загуби.

🟠 Област на изпитанията и измерванията: Като ВЧ интерфейс за уреди като ВЧ генератори на сигнали, спектрални анализатори и тестери на телевизионни сигнали отговаря на изискванията за висока точност при тестване на лаборатории и инспекционни институции за ВЧ сигнали с импеданс 75 Ω.

🟠 Граждански комуникационни устройства: Съвместим с граждански ВЧ продукти като спътникови телевизии, домакински уреди за достъп до кабелна телевизия и домакински ВЧ конвертори, с удобна инсталация и стабилно свързване, което подобрява потребителското изживяване при използване на граждански ВЧ устройства.

🟠 Проекти за модернизация и замяна: Може директно да замени ВЧ съединители от същата спецификация от F-серия в старо радио- и телевизионно оборудване, системи за сигурност и спътниково приемно оборудване, без промяна на оригиналните вериги и конструкции на оборудването, бързо подобрявайки производителността му при предаване на сигнали и намалявайки общите разходи за модернизация и преустройство.

🟠 Монтажно ВЧ оборудване за превозни средства: Адаптира се към RF продукти за монтиране в превозни средства, като например телевизори и системи за приемане на спътникови сигнали за монтиране в превозни средства. Резбовата конструкция срещу разхлабване може да понася вибрациите по време на движение на превозното средство, осигурявайки непрекъснати и стабилни RF сигнали за монтиране в превозни средства.

Често задавани въпроси (FAQ)

В: Какъв е срокът за изпълнение на поръчките за персонализирани RF конектори F-C-JW1.5?
О: Срокът за изпълнение обикновено е от 1 до 2 седмици, в зависимост от сложността на персонализираните изисквания (например специална повърхностна обработка, нестандартни размери) и обема на поръчката. Датата на доставка за големи персонализирани поръчки може да се координира според производствения план.

В: Предоставя ли вашата компания техническа поддръжка и насоки за инсталиране на RF конектора F-C-JW1.5?
О: Ние предимно доставяме високопроизводителни RF конектори и едновременно с това можем да предоставим професионална техническа поддръжка, включваща насоки за инсталиране, препоръки за адаптиране на кабели, технически консултации на място и др., за да се гарантира правилната инсталация и стабилната употреба на конекторите.

В: Може ли дебелината на златното покритие на RF конектора F-C-JW1.5 да се персонализира и какъв е ефектът от различните дебелини върху производителността?
Продуктът по подразбиране използва стандартната за отрасъла дебелина на златното покритие и също така поддържа персонализирани изисквания на клиентите относно дебелината на златното покритие; колкото по-дебело е златното покритие, толкова по-висока е устойчивостта на контактните части към окисляване, корозия и износване, а също така се увеличава и срокът на експлоатация при съчетаване, което го прави по-подходящ за изключително тежки условия на употреба, като например висока влажност, интензивно солено пръскане и силно запрашени среди.
