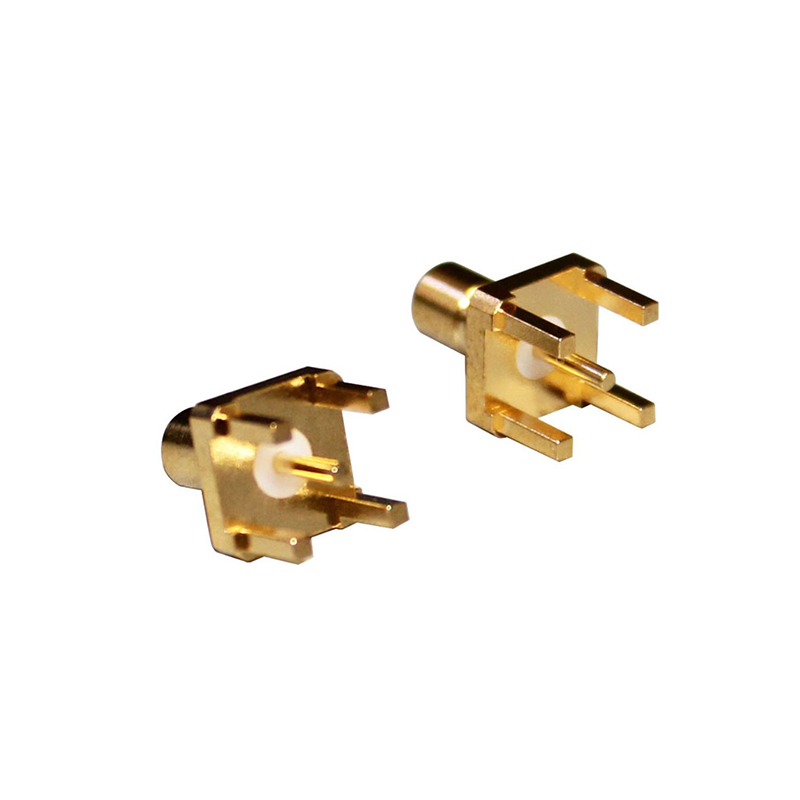

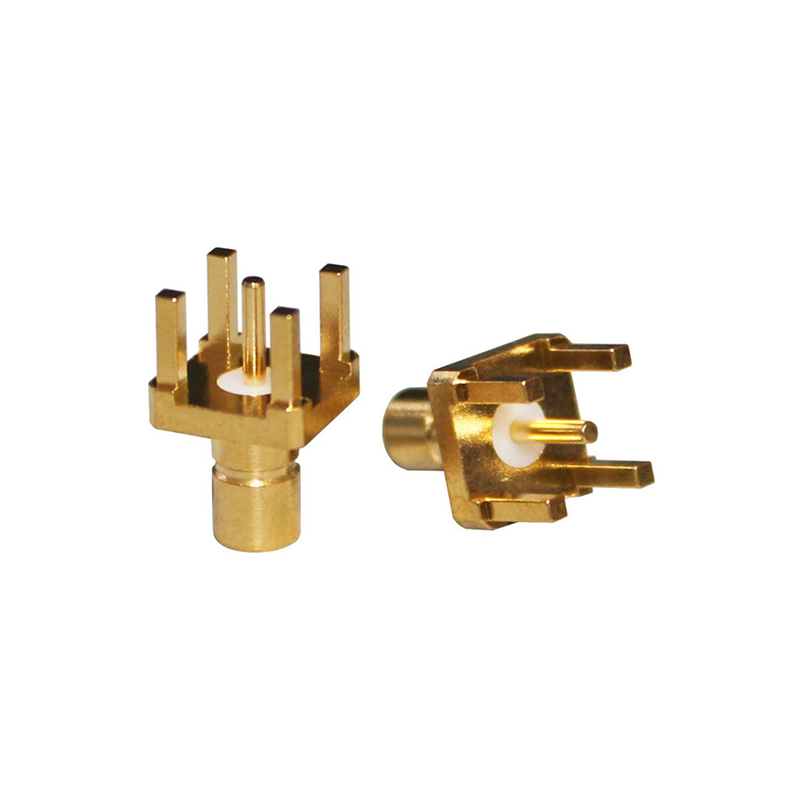

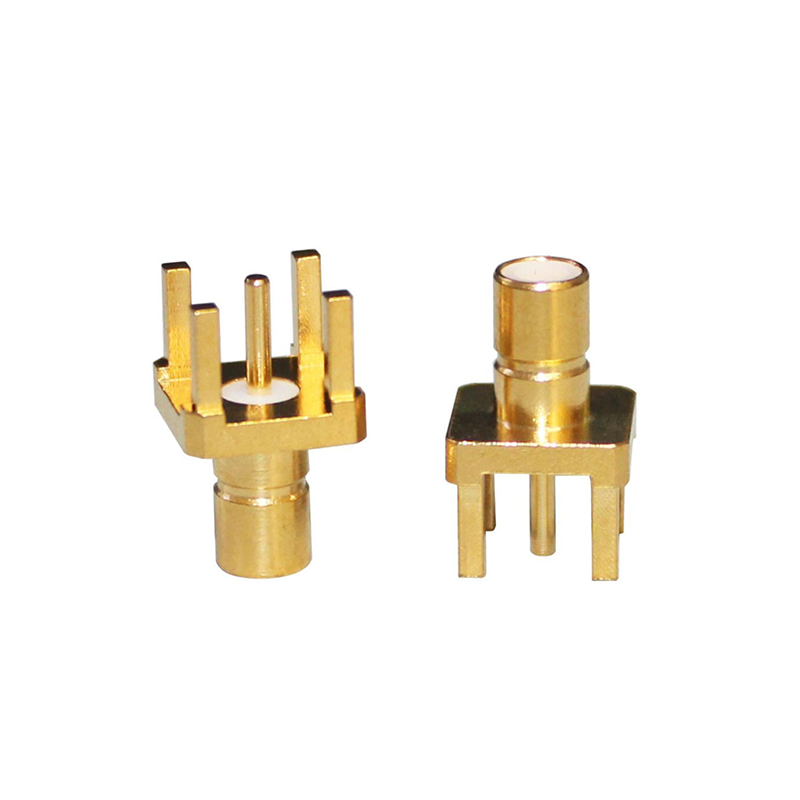

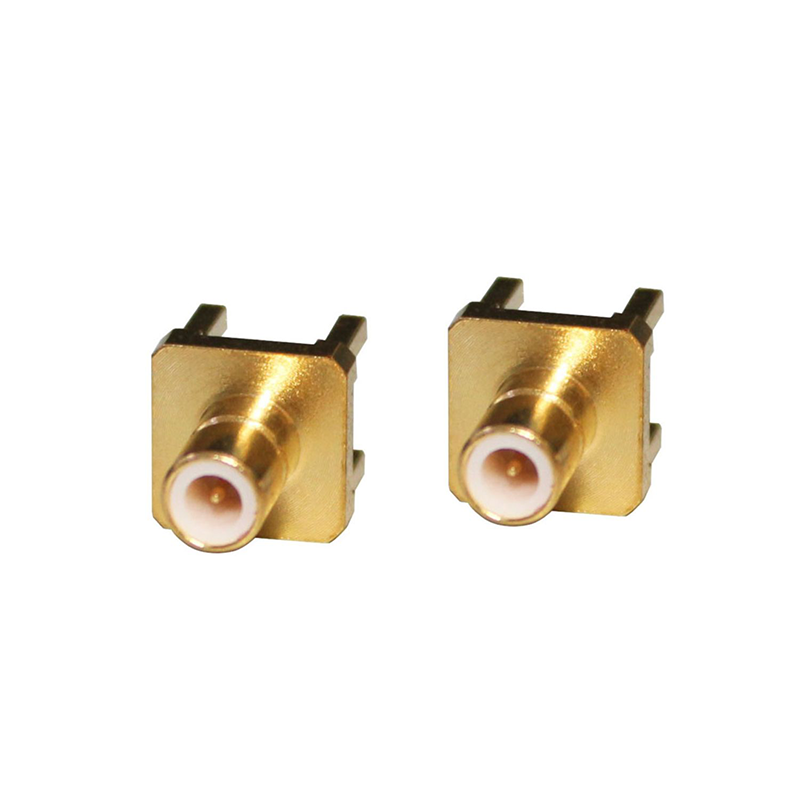

Konektori RF SMB-JE është një pajisje e standardizuar e lidhjes RF me impedancë 50 Ω, e miniaturizuar dhe me adaptueshmëri të lartë, e projektuar specifikisht për skenarët e transmetimit të sinjaleve RF të miniaturizuara dhe me besueshmëri të lartë. Duke mbështetur në dizajnin e lehtë, zgjedhjen e materialeve të larta cilësie dhe teknologjinë e përpunimit të saktë, produkti ofron rezistencë të shkëlqyer ndaj vibracioneve dhe stabilitet të shkëlqyer në transmetimin e sinjalit. Ai mund të plotësojë kërkesat e lidhjeve RF të miniaturizuara në fusha të ndryshme si pajisjet komunikuese, instrumentet e testimit dhe matjes, elektronika automobilistike dhe kontrolli industrial. Së bashku, pavarësisht nga zhvillimi i pajisjeve portative, integrimi i moduleve RF me dendësi të lartë apo transformimi i pajisjeve për miniaturizim, ai është një zgjidhje ideale për lidhjen e sinjaleve të miniaturizuara në sistemet RF, duke ofruar mbështetje të qëndrueshme dhe efikase të lidhjes për aplikime të ndryshme RF të miniaturizuara.
Materialet thelbësore
🟠 Pjesët e kontaktit: Brondz me pastërti të lartë (me plating aur), që përmirëson përçueshmërinë elektrike, zvogëlon humbjen e sinjalit dhe rrit rezistencën ndaj korrozionit.
🟠 Izolatorët: Politetrafluoroetilena (PTFE), me karakteristika të shkëlqyeshme të frekuencës së lartë, rezistencë të lartë ndaj temperaturës dhe humbje dielektrike të ulëta, e përshtatshme për transmetimin e sinjaleve të frekuencës së lartë.
🟠 Shtëpi/pjesë strukturore: Bakër i lartë cilësise (HPB59-1), me plating nikel, që përmirëson fortësinë strukturore, rezistencën ndaj konsumimit dhe rezistencën ndaj vrazhdimeve.
| Artikulli | Specifikimi |
|---|---|
| Impedanca karakteristike | 50 Ω (impedancë RF standarde) |
| Freskë frekuente | DC~6 GHz |
| Rezistenca e izolimit | ≥1000 MΩ |
| Tensioni i Qëndrueshmërisë Dielektrike | ≥1000 V (AC RMS) |
| Rezistencë e kontaktit | Përcjellësi i jashtëm <1 mΩ, përcjellësi i brendshëm <5 mΩ |
| Metoda e lidhjes | Lidhje e shpejtë me shtypje, pa veprime të klishës, plugim dhe çplugim i shpejtë me lidhje të ngushtë |
| Jeta mekanike | ≥500 cikle lidhjesh |
| Forca e mbajtjes aksiale | ≥10 N |
| Temperatura e Funksionimit | -40 ℃ ~ +125 ℃, i përshtatshëm për mjedise të vështira si temperaturat alternative të larta dhe të ulëta dhe temperaturat ekstreme |
| Larg | Në përputhje me standardin ndërkombëtar mbi mbrojtjen e mjedisit RoHS 2.0, duke plotësuar kërkesat e mbrojtjes së mjedisit të Bashkimit Europian dhe të Kinës |
| Kuantifikim minimal i porosisë | ≥100 copë |
🟠 Miniaturizimi dhe integrimi i lartë: Me një dizajn strukturor kompakt, volumi i tij është shumë më i vogël se ai i konektorëve tradicionalë BNC. Është i përshtatshëm për skenarët e miniaturizimit dhe integrimi, si modulat e frekuencës së lartë me dendësi të lartë dhe pajisjet portable, duke kursyer efektivisht hapësirën brendëshme të pajisjeve dhe duke përmirësuar integrimin e produktit.
🟠 Humbje e ulët dhe transmetim i lartë: Pjesët e kontaktit me mbulim ari, të kombinuara me izolatorë PTFE me humbje dielektrike të ulëta dhe një dizajn të përsosur për përputhjen e impedancës, zvogëlojnë efikasishëm humbjet e transmetimit të sinjalit dhe rezistencën e kontaktit, zvogëlojnë interferencën elektromagnetike, sigurojnë transmetim me fidelitet të lartë dhe vonohje të ulët të sinjaleve RF brenda 6 GHz dhe plotësojnë kërkesat e testimeve dhe komunikimeve me saktësi të lartë.
🟠 Plugimi dhe nxjerrja efikase dhe e lehtë: Struktura e lidhjes së shpejtë me shtypje, pa nevojë për mjete profesionale, plugimi i shpejtë, nxjerrja dhe kyçja mund të kryhen vetëm me dorë, pa operacione rrotullimi ose ngjitjeje, çka përmirëson në mënyrë të konsiderueshme efikasitetin e instalimit, provës dhe mirëmbajtjes së pajisjeve, dhe është e përshtatshme për montimin masiv dhe skenarët e veprimit të shpejtë në vend.
🟠 Rezistencë e fortë ndaj vibracioneve dhe qëndrueshmëri: Korpusi me plating nikeli përmirëson rezistencën ndaj konsumimit dhe korrozionit, pjesët e kontaktit me plating ari zgjasin jetëgjatësinë e shfrytëzimit, dizajni i shkëlqyer i forcës së mbajtjes boshtore dhe rezistencës ndaj vibracioneve mund të mbajë vibracione të vazhdueshme në objekte industriale dhe mjedise automobilistike, dhe mban lidhjen të ngushtë pa zvogëlim të performancës edhe pas shumë lidhjeve dhe çlidhjeve.
🟠 Përshtatshmëri e gjerë në mjedise me temperaturë: Funksionon stabilisht në një gamë të gjerë temperaturash nga -40℃ deri në +125℃, është rezistent ndaj lagështirës dhe pluhurit, i përshtatshëm për skenare të ndryshme komplekse përdorimi si stacionet bazë jashtë shtëpie, elektronika automobilistike, dhomat e kompjuterave industriale dhe mjediset bregdetare, me përshtatshmëri të fortë mjedisore.
🟠 Teknikë e saktë dhe e qëndrueshme: Kontroll i shtrënguar i tolerancave dimensionale dhe standardeve të trajtimit të sipërfaqes, boshllëk i shumë vogël i përshtatjes midis komponentëve, stabilitet strukturor i lartë, bllokim efikas i interferencës elektromagnetike nga jashtë, duke siguruar transmetim të qëndrueshëm të sinjalit të produktit gjatë përdorimit të vazhdueshëm të gjatë pa zhvendosje të performancës.
🟠 Sistemet e komunikimit: I përshtatshëm për module të komunikimit mobil të miniaturizuara, pajisje të transmetimit të dhënave pa tela, terminale të komunikimit të rrjetit privat, module RF Bluetooth/WiFi etj., duke realizuar transmetim efikas të sinjaleve RF brenda dhe midis pajisjeve të miniaturizuara, dhe duke u përshtatur me nevojat e pajisjeve të komunikimit portative dhe me dorë.
🟠 Testimi dhe matja: Si ndërfaqe RF e instrumenteve të vogla testuese, siç janë osciloskopët portativë, gjeneratorët e sinjalit me dorë, analizatorët e spektrit të vegjël dhe probat e testimit RF, plotëson nevojat e larta të saktësisë për transmetimin e sinjalit në testimet laboratorike portative dhe në zbulimin e shpejtë në vend.
🟠 Elektronika automobilistike: Zbatohet në navigimin automobilistik, komunikimin automobilistik, modulat e frekuencës së radio (RF) të klasës automobilistike, radarin automobilistik dhe pajisje të tjera, dhe mund të përballojë vibracione të vazhdueshme dhe temperaturë të lartë dhe të ulët alternative në mjediset automobilistike, duke siguruar transmetimin e qëndrueshëm të sinjaleve RF automobilistike.
🟠 Elektronika industriale: Adaptuar për terminalet e matjes dhe kontrollit të automatizimit industrial, lexuesit e identifikimit me frekuencë radio (RFID), sensorët e vegjël mikrovalë dhe modulat e komunikimit wireless industrial, duke plotësuar kërkesat e kushteve të komplekse të punës si vibracioni, pluhuri dhe temperaturat e larta dhe të ulëta në objektet industriale.
🟠 Elektronika konsumatore: Përdoret në produkte konsumatore RF si pajisjet portative wireless, pajisjet dorëzuese për zbulimin e RF dhe pajisjet e marrjes së satelitit të miniaturizuara, duke mbështetur dizajnin e miniaturizuar për të ndihmuar prodhimin e përmirësimit të lehtësisë dhe portabilitetit.
🟠 Modifikimi dhe përmirësimi i pajisjeve: Ai mund të zëvendësojë drejtpërdrejt konektorët RF SMB të specifikimit të njëjtë në pajisjet e vjetra pa ndryshuar strukturën origjinale të pajisjeve, të realizojë shpejt miniaturizimin dhe përmirësimin me besueshmëri të lartë të pajisjeve, të zvogëlojë koston totale të modifikimit dhe të përshtatet me nevojat e optimizimit të ndërfaqes RF të ndryshme pajisjeve.
Pyetje: Cili është koha e dorëzimit për konektorët RF SMB-JE të personalizuar?
Përgjigje: Koha e dorëzimit është zakonisht 1–2 javë, duke varet nga kompleksiteti i kërkesave të personalizuara (p.sh., trajtim i veçantë sipërfaqeor, dimensione jostandarde) dhe madhësia e porosisë. Data e dorëzimit për personalizimin me sasi të mëdha mund të koordinohet sipas planit të prodhimit.
Pyetje: A ofron kompania juaj mbështetje teknike dhe udhëzime instalimi për konektorin RF SMB-JE?
A: Ne furnizojmë kryesisht produkte të lidhjeve RF me performancë të lartë dhe, në të njëjtën kohë, mund të ofrojmë mbështetje teknike profesionale, përfshirë udhëzime për montim, sugjerime për adaptimin e kabllorëve, konsultime teknike në vend, etj., për të siguruar montimin e saktë dhe përdorimin stabil të lidhjes.
Jeni gati të zgjidhni një zgjidhje lidhjeje me besueshmëri të lartë për sistemin tuaj RF? Kontaktoni ne sot për të marrë konsultime teknike falas dhe një ofertë ekskluzive për lidhjen RF SMB-JE. Ekipi ynë i ekspertëve teknikë RF është gati të përgjigjet në pyetjet tuaja dhe të ofrojë zgjidhje lidhjeje të personalizuara që të ndihmojnë produktet tuaja të arrijnë miniaturizimin dhe përmirësimin e besueshmërisë së lartë!
E-mail: [email protected]
Tel: 86-18115599525
Lidhje e vogël dhe e saktë, që transmeton sinjale të larta frekuencash në mënyrë stabile — Lidhja RF SMB-JE ruan sistemin tuaj RF!
